Ver diagrama de un subensamble

Para poder visualizar el diagrama de un subensamble en ManagrX debe seguir los siguientes pasos:

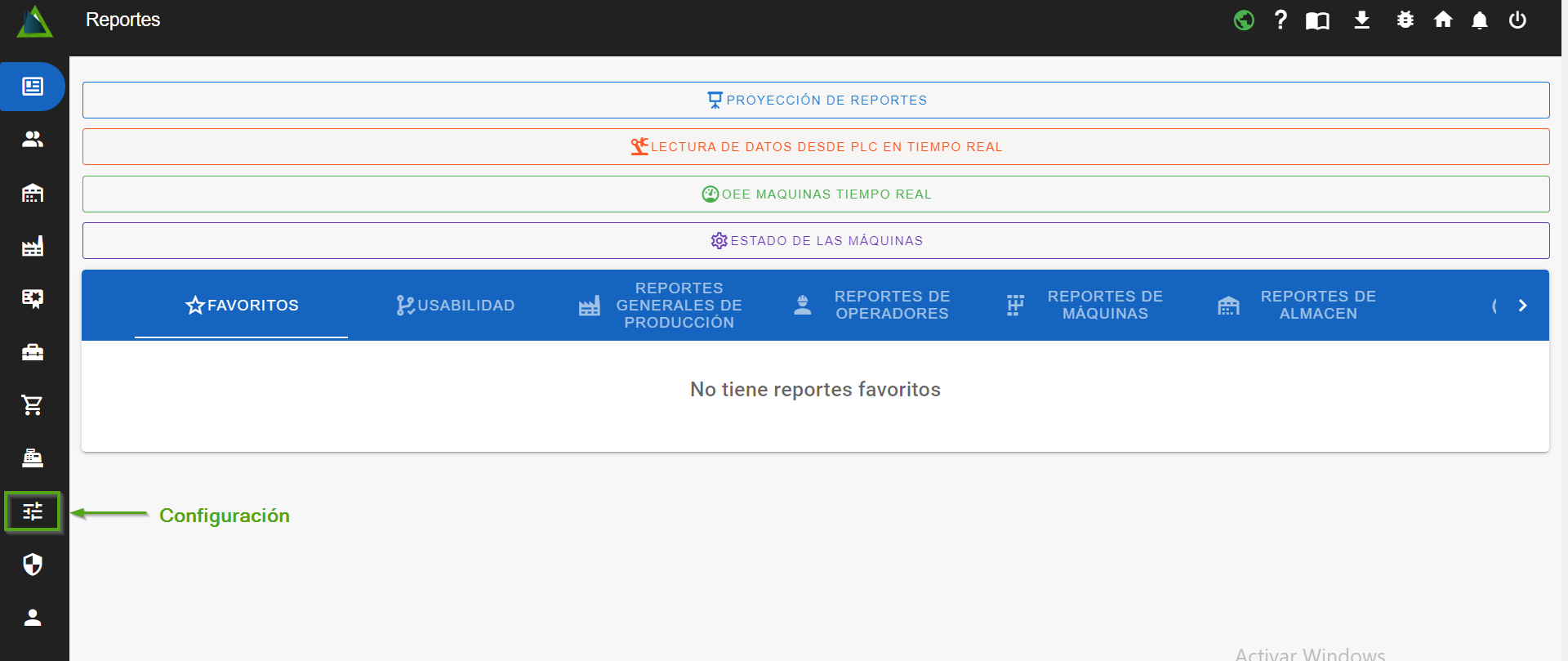

  1. Dirígete a “Configuración”image001.png

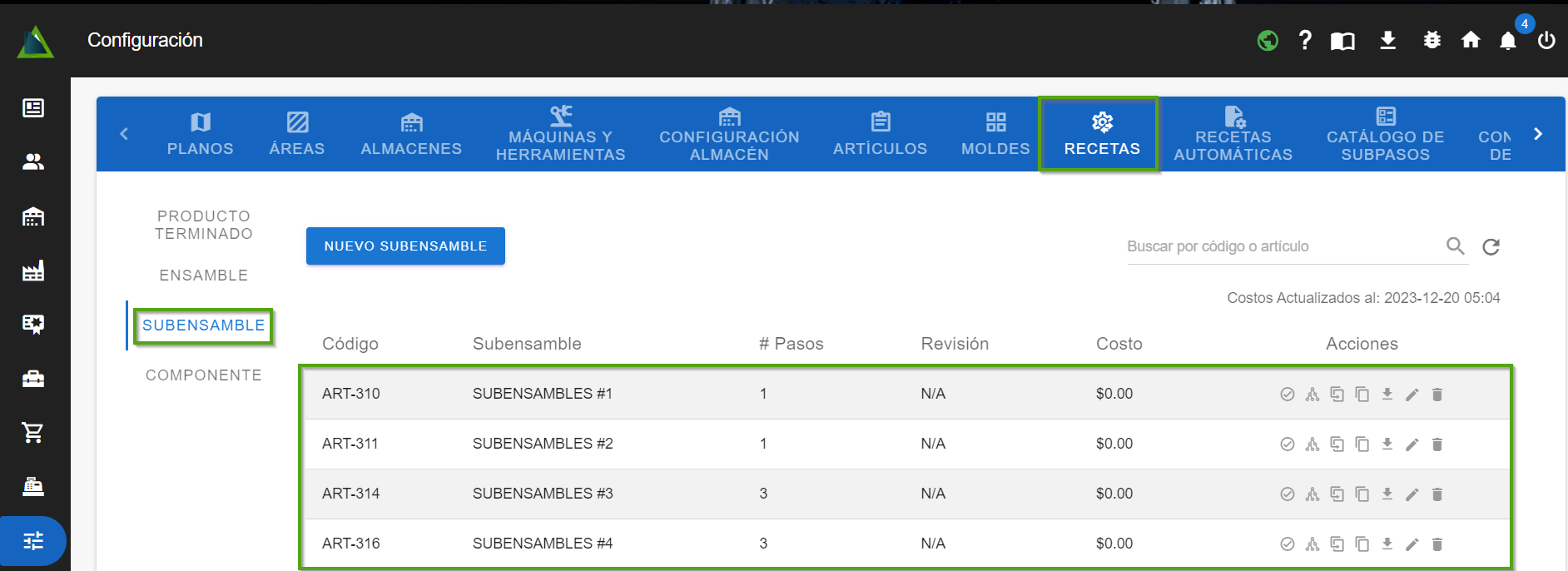

  2. Ahora dirígete a “Subensamble” en  la sección de "Recetas".

    Al acceder aquí, podrás visualizar las recetas de subensambles existentes en el sistema.


    Puedes usar el “buscador” para localizar algún subensamble en específico para ver su diagrama.

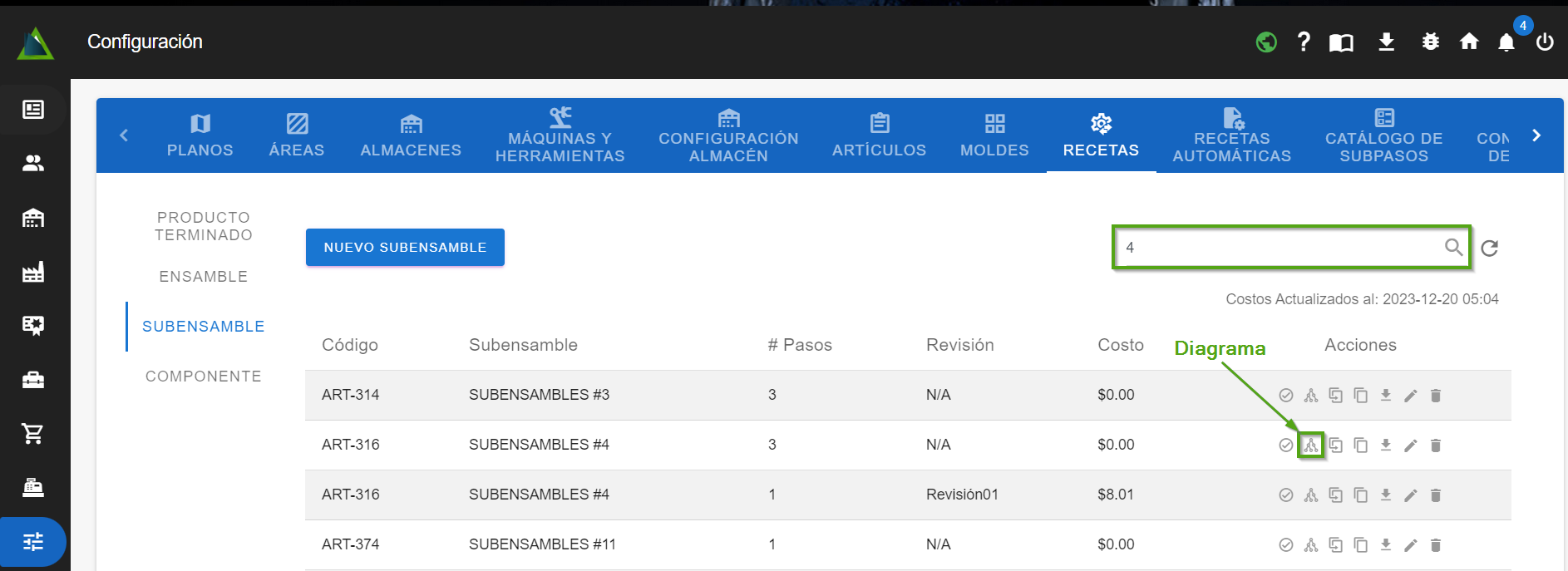

  3. Una vez que hayas seleccionado el subensamble del cual deseas ver su diagrama, haz clic en el "ícono de diagrama".image024.png

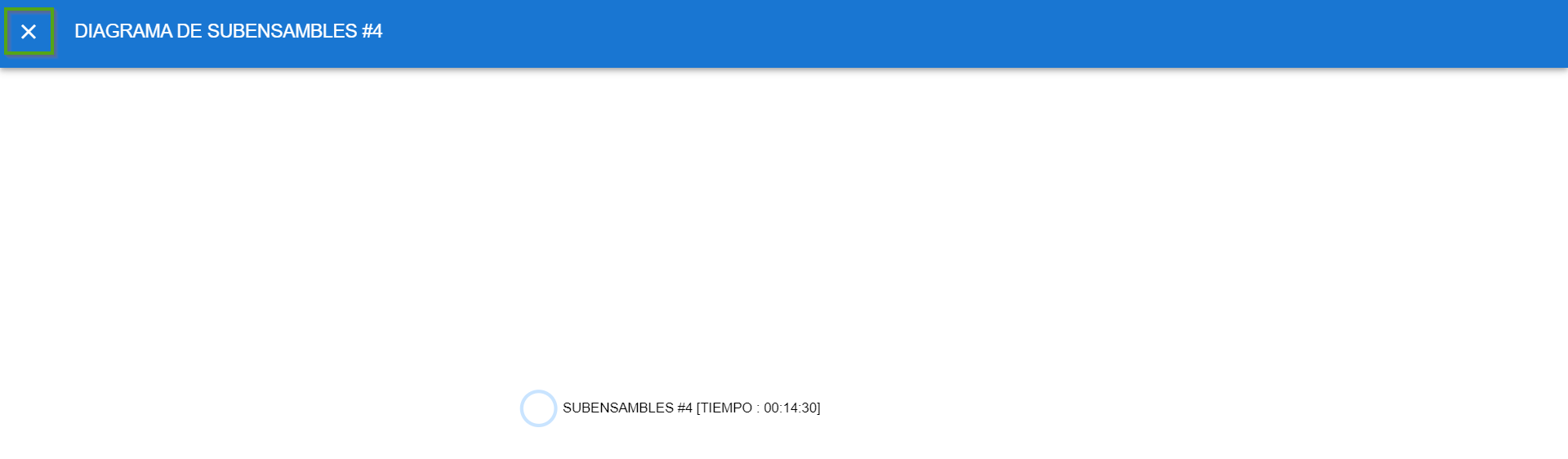

    Nota. Podrás ver que el sistema te arroja una ventana mostrando el diagrama del subensamble seleccionado, puedes usar el scroll del mouse para acercar o alejar el nivel de zoom. Una vez visto el diagrama, haz clic en el “ícono con forma de equis” para cerrar la ventana.
